Grúa Goliat para astillero naval

Solicite un presupuesto

Nosotros: http://zgtostacrane.com.ar/1-6-shipyard-gantry-crane.html

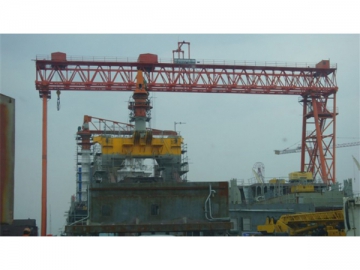

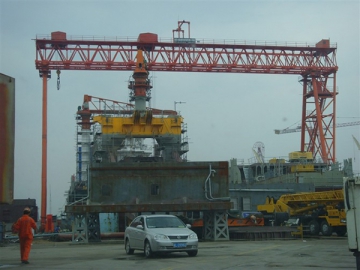

La grúa Goliat para astillero naval se utiliza principalmente para levantar y desplazar materiales pesados, como placas, secciones y barras de acero desde el suelo hasta la plataforma de construcción de barcos. Esta grúa pórtico es una de las más utilizadas para la construcción naval ya que ofrece una gran velocidad de desplazamiento de material. Zhonggong es un fabricante de grúas pórtico con una gran reputación en la industria. Ofrecemos grúas portuarias de diferentes capacidades y alturas de elevación.

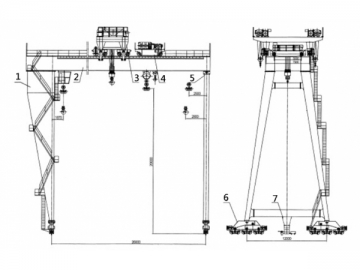

1. Pata rígida.
2. Viga.
3. Carro superior.
4. Carro inferior.
5. Pata flexible.
6. Recorrido de la grúa mecanismo.
7. Dispositivo de sujeción de raíles eléctrico y dispositivo de sujeción.

Parámetros técnicos de la grúa portuaria

Mecanismo			Mecanismo de elevación
Mecanismo			Carro superior	Carro inferior (gancho principal)	Carro inferior (gancho auxiliar)
Capacidad de elevación		t	2× 75	150	20
Velocidad de elevación		M/min	0.26-2.6	0.15-1.45	0.57-5.7
Carga			M5	M5	M5
Altura de elevación		m	20	20	20
Motor	Modelo		YZB250M1-8	YZB280s1-8	YZB225m-8
	Potencia	kw	30× 2	45	22
	Velocidad	r/min	720	720	708
Cable de acero	Diámetro	mm	Φ 30	Φ 32.5	Φ 17.5
Cable de acero	Cantidad / ramales		10/5	16/8	8/4
Bobina de cable de acero		mm	Φ 800× 3400	Φ 1150× 4200	Φ 500× 2000
Diámetro de la polea fija		mm	Φ 800	Φ 1150	Φ 500
Reductor		Modelo	ZQ-1000 250-14L4	QJRS-800T-2238	ZQ-650-3CA-4857
Freno		Modelo	YWZ500/125	2-YWZ500/125	YWZ300/90
Suministro eléctrico			3 fases AC 380V 50HZ
Mecanismo			Mecanismo de elevación
Mecanismo			Carro superior	Carro inferior	Recorrido de la grúa
Calibre de raíl		mm	7900	5000	26000
Velocidad		M/min	1.27-12.7	1-10	1.4-14
Carga			M5	M5	M5
Carrera del tope		mm	140	140	200
Motor	Modelo		YZB132M2-6	YZB132M2-6	YZB132M2-6
	Potencia	km	2× 3	2× 3	2× 3
	Velocidad	r/min	900	900	935
Ruedas		mm	8- Φ 600	4- Φ 600	24- Φ 700
Reductor		Modelo	ZSC750-133.87	TSC16-160	ZQ500-48.57
Freno		Modelo	YWZ200/25	Tres en uno	YWZ200/25
Raíl de acero			QU100	QU100	QU120 (recomendado)
