Instalado en vehículos eléctricos PHEV y BEV para convertir CA en CC para la carga de baterías

El cargador de a bordo (OBC) es un componente clave en los vehículos híbridos enchufables (PHEV) y los vehículos eléctricos de batería (BEV). Este sistema interno convierte la corriente alterna (CA) en corriente continua (CC), que es necesaria para cargar la batería del vehículo. Juega un papel esencial al permitir que los vehículos eléctricos carguen sus baterías de alto voltaje mientras están estacionados, lo que contribuye a una mayor autonomía y eficiencia energética.

Con un voltaje de batería estandarizado en torno a los 450V y con tendencias a aumentar, los cargador de a bordo optimizan los tiempos de carga y reducen la necesidad de cableado interno. Dependiendo de la fuente de energía, como la de CA en el hogar o estaciones de carga públicas o privadas, los cargador de a bordo u OBC varían en capacidad, desde convertidores monofásicos de 1kW hasta sistemas trifásicos de 22kW. Estos cargadores están diseñados para ofrecer una alta eficiencia y una carga rápida, asegurando el rendimiento y la autonomía máxima de los vehículos eléctricos.

Potencia: 1kW-22kW

Voltaje de salida: 30V-850V

Método de refrigeración: refrigerado natural / refrigerado por aire / refrigerado líquido

Carga bidireccional

Opciones de modelo

Especificaciones técnicas

Modelo
Voltaje de salida nominal	24V	60V	80V	108V	144V	360V
Rango de voltaje de salida	0-36VDC	0-80VDC	0-105VDC	0-140VDC	0-180VDC	0-450VDC
Corriente de salida máx.	60A	35A	25A	18A	13A	6A

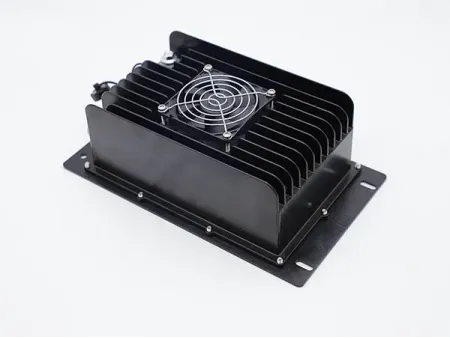

Especificaciones técnicas

Modelo
Método de refrigeración	Refrigeración por aire forzado	Refrigeración por aire forzado	Refrigeración por aire forzado	Refrigeración por aire forzado	Refrigeración por aire forzado
Voltaje de salida	48V	72V	108V	144V	312V
Rango de voltaje de salida	35-70V	50-107V	80-161V	100-215V	200-450V
Corriente de salida	40A	40A	32A	23A	10A
Potencia de salida	2000W@220VAC 1600W@110VAC	3300W@220VAC 1650W@110VAC	3300W@220VAC 1650W@110VAC	3300W@220VAC 1650W@110VAC	3300W@220VAC 1650W@110VAC
Potencia	3.3kW
Peso	4.6kg

Especificaciones técnicas

Modelo
Voltaje de salida nominal	360V	144V	108V	72V	48V	24V
Rango de voltaje de salida	0-500VDC	0-180VDC	0-135VDC	0-95VDC	0-68VDC	0-40VDC
Corriente de salida máx.	9A	22A	30A	45A	60A	100A

Especificaciones técnicas

Modelo
Voltaje de salida nominal	24V	60V	80V	108V	144V	360V
Rango de voltaje de salida	0-36VDC	0-80VDC	0-105VDC	0-140VDC	0-180VDC	0-450VDC
Corriente de salida máx.	120A	70A	50A	36A	26A	12A

Especificaciones técnicas

Tipo	Modelo	Voltaje de salida nominal	Rango de voltaje de salida	Corriente de salida máx.
		24V	0-36VDC	180A
		60V	0-80VDC	105A
		80V	0-105VDC	75A
		108V	0-140VDC	54A
		144V	0-180VDC	39A
		360V	0-450VDC	18A
		24V	0-36VDC	180A
		80V	0-105VDC	75A
		108V	0-140VDC	54A
		144V	0-180VDC	39A
		360V	0-450VDC	18A

Especificaciones técnicas

Tipo	Modelo	Voltaje de salida nominal	Rango de voltaje de salida	Corriente de salida máx.
		72V	0-95VDC	90A
		48V	0-68VDC	120A
		24V	0-40VDC	200A
		720V	0-850VDC	9A
		540V	0-720VDC	12A
		360V	0-500VDC	18A
		144V	0-180VDC	44A
		108V	0-135VDC	60A
		80V	0-105VDC	80A

Especificaciones técnicas

Modelo
Método de refrigeración	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire
Voltaje de salida	115V	144V	312V	540V
Rango de voltaje de salida	70-177V	95-202V	200-450V	400-618V
Corriente de salida	58A	46A	20A	14A
Potencia de salida	6000W@220VAC 3300W@110VAC	6000W@220VAC 3300W@110VAC	6000W@220VAC 3300W@110VAC	6000W@220VAC 3300W@110VAC
Potencia	6.6kW
Peso	8.5kg

Modelo
Voltaje de salida nominal	312V	540V	600V
Rango de voltaje de salida	200V-450V	400V-680V	400V-800V
Corriente de salida máx.	20A	14A	12A

Especificaciones técnicas

Tipo	Modelo	Voltaje de salida nominal	Rango de voltaje de salida	Corriente de salida máx.
		720V	0-850VDC	27A
		540V	0-720VDC	36A
		360V	0-500VDC	54A
		144V	0-180VDC	132A
		108V	0-135VDC	180A
		80V	0-105VDC	240A
		720V	0-850VDC	27A
		540V	0-720VDC	36A
		360V	0-500VDC	54A
		144V	0-180VDC	132A
		108V	0-135VDC	180A
		80V	0-105VDC	240A

Ventajas técnicas

Alta eficiencia

Los modelos de cargador de a bordo (OBC) de 3.3kW y 6.6kW ofrecen una excelente eficiencia de conversión de energía, minimizando la pérdida de potencia durante el proceso de carga y garantizando una transferencia de energía más sostenible.
Diseño compacto

Con una estructura ligera y compacta, nuestro cargador de a bordo se integra fácilmente en varias arquitecturas de vehículos sin comprometer el espacio ni añadir peso innecesario.
Características de seguridad avanzadas

Equipado con múltiples protocolos de seguridad, que incluyen protección contra sobrevoltaje, sobrecorriente y temperatura, el OBC garantiza un funcionamiento seguro y confiable en todas las condiciones.
Carga inteligente

Al admitir protocolos de carga inteligentes, nuestro cargador a bordo es compatible con diversos estándares de red, lo que ofrece flexibilidad y comodidad para los usuarios.
Rendimiento confiable

Diseñado para funcionar en una variedad de condiciones ambientales, nuestro cargador de a bordo para vehículos eléctricos soporta temperaturas extremas, humedad y vibraciones, lo que garantiza una durabilidad a largo plazo.
Compatibilidad global

Cumpliendo con los estándares y regulaciones internacionales, los modelos OBC de 3.3kW y 6.6kW están construidos para el mercado global, lo que los hace adecuados para varias regiones del mundo.

Aplicaciones

Nuestras soluciones de carga de vehículos eléctricos son extremadamente versátiles, lo que las hace ideales para una amplia variedad de aplicaciones. Esto incluye turismos, vehículos eléctricos comerciales, yates, equipos de ingeniería de motores eléctricos, estaciones de carga y sistemas de almacenamiento de energía.
Nuestros cargadores de a bordo están diseñados para adaptarse a cualquier configuración que requiera una conversión de voltaje eficiente, proporcionando una carga rápida y confiable. En particular, el cargador de a bordo de 3.3kW es una solución óptima para aquellos que buscan una carga confiable y eficiente, incluso mientras están en movimiento. Ya sea para aplicaciones residenciales, comerciales o industriales, nuestras soluciones garantizan un rendimiento superior y una carga segura para una mayor autonomía y eficiencia energética.

Carrito de golf

Coche de baja velocidad

Autocaravana (RV)

Triciclo

Vehículo de dos ruedas

Carretilla elevadora

Vehículo de limpieza

Yate

Carrito de excursión o tour

Carrito tipo golf (policía)

Cuatrimoto eléctrico

Cortacésped

Dron industrial

Sistema de almacenamiento de energía en el hogar

Estación de energía portátil

Características

Logra hasta un 95% de eficiencia energética y más del 93% de eficiencia a plena carga, lo que garantiza un uso óptimo de la energía durante la carga

Admite el rango de voltaje de entrada de AC90V~AC264V 45~65Hz, lo que lo hace compatible con los estándares globales y permite las fluctuaciones de la red y los requisitos de exportación de vehículos

Evita que la batería se dañe durante la carga o el apagado mediante el uso de un control de temperatura inteligente, lo que prolonga significativamente la vida útil de la batería

Diseño resistente al agua y alto nivel de protección IP67, que ofrece protección contra el polvo y la inmersión hasta una profundidad de 1 metro

Funciona a temperaturas que oscilan entre -40°C y 85°C, con capacidades de almacenamiento de -55°C a 85°C, cumple con los estándares de grado automotriz para resistencia a golpes y vibraciones (QC/T 895-2011)

Cuenta con sensor térmico incorporado y control con recuperación automática a través de protección térmica

Equipado con amplias características de seguridad funcional y de alto voltaje para un funcionamiento seguro

Incluye indicadores de carga LED para mostrar el estado de carga en tiempo real

Admite varios tipos de baterías, incluidas las baterías LiFePO4 y de iones de litio, con modos de carga programables. Puede comunicarse en tiempo real con los sistemas de gestión de baterías (BMS) a través de la comunicación CAN o el control automático.

Corriente de entrada: 16A

Factor de potencia de entrada: ≥0.99, THD muy bajo

Control de carga: comunicación CAN o habilitación automática

Dimensiones: 198mm (largo) x 244mm (ancho) x 95mm (alto) (refrigeración por aire)

Pesa solo 4.6 kg, por lo que es fácil de integrar en varios sistemas del vehículo

Medidas de seguridad

Protección contra sobrevoltaje/subvoltaje/polaridad inversa de entrada
Protección contra sobrecorriente/cortocircuito de salida, protección contra sobretemperatura
