Marcadora Cortadora Automática, 150/200/250m/min, SMBD-ANC; Máquina de corte y Marcado
Solicite un presupuesto
Fabricación de Planchas de Cartón Corrugado
Características
- La cuchilla de corte y la rueda de marcado están controladas por un motor independiente para un funcionamiento rápido, preciso y confiable;
- La línea de corte y marcado es controlada por accionamiento de frecuencia variable, la velocidad se puede sincronizar con la línea de corrugado;
- Dos filas de ruedas de marcado alcanzan una distancia mínima de 0mm;
- Proporcionar tres perfiles de marcado;
- Ajuste eléctrico de la profundidad de marcado o ranurado;
- Las cuchillas de aleación de acero de tungsteno tienen una larga vida útil y están equipadas con un sistema de afilado automático;
- Sistema de control de movimiento transversal disponible;
- Pantalla táctil HMI, fácil de operar;
- Diseño de interfaz estándar, fácil acceso al sistema de gestión de producción;
- Se pueden almacenar hasta 999 órdenes;
- Estructura compacta y baja vibración;
- Los accionamientos de deslizamiento lineal de alta precisión y los husillos de bolas rectificados garantizan un posicionamiento preciso de la línea de corte longitudinal.
- Seguimiento automático de las velocidades de la línea de producción para garantizar su sincronización y compatibilidad con los sistemas de gestión de fabricación existentes.
- Afilado de cuchillas automático o manual controlado por ordenador, muy fácil de mantener.
- Correa síncrona de alta precisión, bajo ruido y larga vida útil.
- Guiado motorizado a izquierda y derecha de 200 mm.
- Cuchilla longitudinal y rueda de hendido controladas por motores independientes con cambios de nivel de 1-3 segundos y precisión de ±0,5 mm.
- Transmisión por correa dentada sin holgura y control preciso por codificador.
- Cuenta con componentes de marca importados para garantizar un funcionamiento perfecto.
- Dos máquinas se pueden alternativamente para garantizar la continuidad del corte longitudinal sin tiempos de inactividad.
Especificaciones
| Modelo | |||
| Ancho efectivo | 1850mm(72.83") | 2250mm(88.58") | 2550(100.39") |
| Corte mínimo | 135mm(5.31") | ||
| Distancia mínima de marcado/ranurado | 0mm | ||
| Tamaño de cuchilla de corte | 260*158*1.3mm(10.24*6.22*0.05") | ||
| Tamaño de rueda de marcado/ranurado | Superior 162mm(6.38"), inferior 162mm(6.38") | ||
| Cambio de orden (servo) | 1-3s | ||
| Rango de guiado | ±100mm(3.94") | ||
| Precisión | ±0.5mm(0.020") | ||
| Corte/marcado | 5/8 | 6/10 | 7/12 |
| Cantidad de servos | 14 | 28 | 33 |
| Potencia | 16kW | 20kW | 21kW |

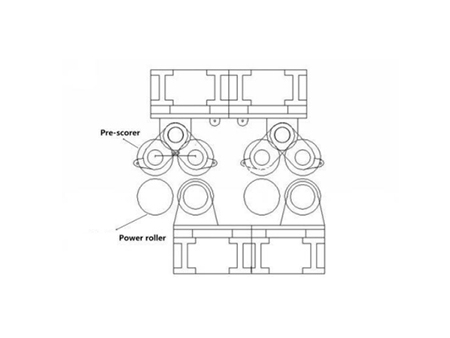

| Dimensión (tipo pre-prensado) | 3840*2100*2450mm (151.18*82.68*96.46") | 4240*2100*2450mm (166.93*82.68*96.46") | 4540*2100*2450mm (178.74*82.68*96.46") |
| Dimensión (tipo convencional) | 3840*1720*2450mm (151.18*67.72*96.46") | 4240*1720*2450mm (166.93*67.72*96.46") | 4540*1720*2450mm (178.74*67.72*96.46") |
| Profundidad de marcado | 12mm(0.47") | ||
| Velocidad (m/min) | 150/200/250m(5905.51/7874.02/9842.52")/min | ||

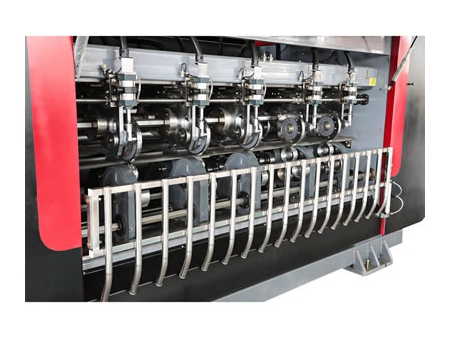

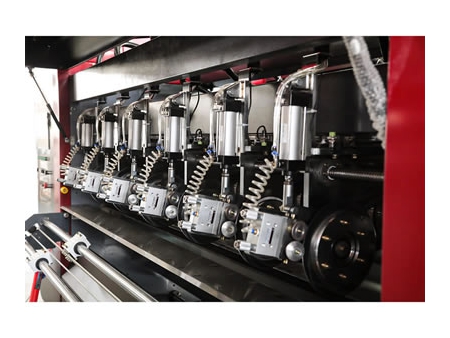

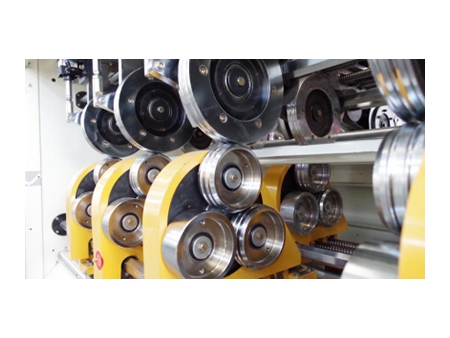

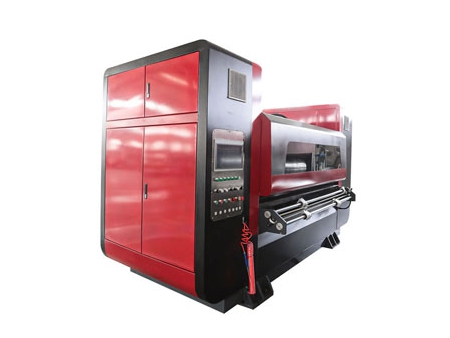

Imágenes
