ERW Tubo de acero ERW pregalvanizado
Solicite un presupuesto
Tubo de acero soldado con una capa de zinc ligeramente más deslgada

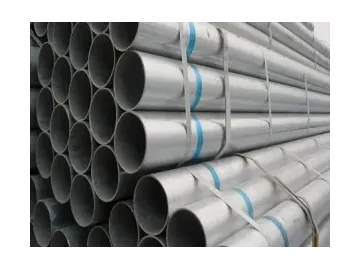

Los tubos de acero ERW pregalvanizados son reconocidos por su apariencia brillante, suave y estéticamente agradable. Estos tubos están recubiertas con una capa más delgada de zinc en comparación con el acero galvanizado tradicional, lo que las convierte en una solución rentable para diversas aplicaciones. A pesar del recubrimiento de zinc más ligero, siguen ofreciendo una protección adecuada contra la corrosión.
Los tubos de acero pregalvanizado están diseñados para respaldar proyectos en los que tanto el presupuesto como el atractivo visual son importantes.
Estándar
- ASTM A500
- IS065
- BS1387. BS1139
- GBT 3091/3094 & GB/T13793
Aplicaciones
- Tubo de invernadero
- Tubería conduit
- Tubo para muebles
- Tubo estructural
Tamaño
- Diámetro exterior:
Tubo redondo: 12mm a 100mm

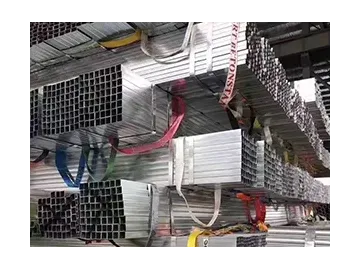

Tubo cuadrado: 10×10mm a 75×75mm
Tubo rectangular: 20×40mm a 50×100mm - Espesor de la pared : 0.8mm a 2.2mm
- Recubrimiento de zinc: 30g/m²-100g/m²
- Longitud:
Longitud regular: 5.8m o 6m o 12m
Corte a medida personalizado: 2m a 12m
Extremo del tubo
- Extremo liso

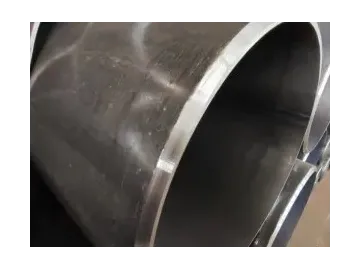

- Extremo biselado

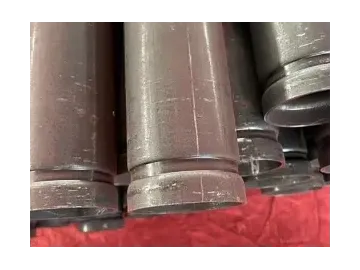

- Extremo ranurado

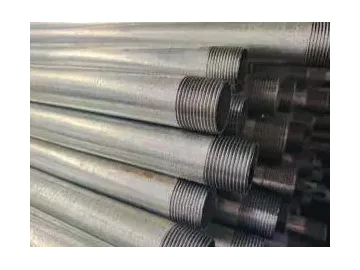

- Extremo roscado
Especificaciones
BS 1387-85 XL
BS 1387-85L
BS 1387-85 M
ASTM A53 GRADE A SCH40
| DN | Designación de la rosca | Diámetro exterior | Espesor de la pared | ||
| (mm) | (pulgadas) | (mm) | (pulgadas) | ||
| 15 | 1/2 | 21.40-21.00 | 0.843-0.827 | 1.80 | 0.071 |
| 20 | 3/4' | 26.90-26.40 | 1.059-1.039 | 2.00 | 0.079 |
| 25 | 1' | 33.80-33.20 | 1.331-1.307 | 2.00 | 0.079 |
| 32 | 1-1/4' | 4250-41.90 | 1673-1.650 | 2.00 | 0.079 |
| 40 | 1-1/2' | 48.40-47.80 | 1.906-1.882 | 2.3 | 0.091 |
| 50 | 2' | 60.20-59.60 | 2.370-2.346 | 2.30 | 0.091 |
| 65 | 2-1/2' | 76.00-7520 | 2.992-2.961 | 2.60 | 0.102 |
| 80 | 3' | 88.70-87.90 | 3.492-3.461 | 2.60 | 0.102 |
| 100 | 4' | 113.90-113.00 | 4.484-4.449 | 3.20 | 0.126 |
| DN | Designación de la rosca | Diámetro exterior | Espesor de la pared | ||
| (mm) | (pulgadas) | (mm) | (pulgadas) | ||
| 15 | 1/2' | 21.40-21.00 | 0.843-0.827 | 2.00 | 0.079 |
| 20 | 3/4' | 26.90-26.40 | 1.059-1.039 | 2.30 | 0.091 |
| 25 | 1' | 33.80-33.20 | 1.331-1.307 | 2.60 | 0.102 |
| 32 | 1-1/4' | 4250-41.90 | 1.673-1.65 | 2.60 | 0.102 |
| 40 | 1-1/2' | 48.40-47.80 | 1.906-1.882 | 2.90 | 0.11 |
| 50 | 2' | 60.20-59.60 | 2.370-2.346 | 2.90 | 0.114 |
| 65 | 2-1/2' | 76.00-75.20 | 2.992-2.961 | 3.2 | 0.126 |
| 80 | 3' | 88.70-87.90 | 3.492-3.461 | 3.20 | 0.126 |
| 100 | 4' | 113.90=113.00 | 4.484-4.449 | 3.60 | 0.142 |
| DN | Designación de la rosca | Diámetro exterior | Espesor de la pared | |||
| (mm) | (pulgadas) | (mm) | (pulgadas) | |||
| 15 | 1/2' | 21.70-21.10 | 0.854-0.831 | 2.6 | 0.102 | |
| 20 | 3/4' | 27.20-26.60 | 1.071-1.047 | 2.6 | 0.102 | |
| 25 | 1' | 34.20-33.40 | 1.346-1.315 | 3.2 | 0.126 | |
| 32 | 1-1/4' | 42.90-42.10 | 1.689-1.657 | 3.2 | 0.126 | |
| 40 | 1-1/2' | 48.80-48.00 | 1.921-1.890 | 3.2 | 0.126 | |
| 50 | 2' | 60.80-59.80 | 2.394-2.354 | 3.6 | 0.142 | |
| 65 | 2-1/2' | 76.60-75.40 | 3.016-2.969 | 3.6 | 0.142 | |
| 80 | 3' | 89.50-88.10 | 3.524-3.469 | 4 | 0.157 | |
| 100 | 4' | 114.90-113.30 | 4.524-4.461 | 4.5 | 0.177 | |
| 150 | 6' | 166.10-164.10 | 6.539-6.461 | 5 | 0.197 | |
| NPS | Diámetro exterior | Espesor de la pared | ||
| (mm) | (pulgadas) | (mm) | (pulgadas) | |
| 1/2' | 21.30 | 0.840 | 2.77 | 0.109 |
| 3/4' | 26.70 | 1.050 | 2.87 | 0.113 |
| 1' | 33.40 | 1.315 | 3.38 | 0.133 |
| 1-1/4' | 42.20 | 1.660 | 3.56 | 0.140 |
| 1-1/2' | 48.30 | 1.900 | 3.68 | 0.145 |
| 2' | 60.30 | 2.375 | 3.91 | 0.154 |
| 2-1/2' | 73.00 | 2.875 | 5.16 | 0.203 |
| 3' | 88.90 | 3.500 | 5.49 | 0.216 |
| 4' | 114.30 | 4.500 | 6.02 | 0.237 |
| 6' | 168.30 | 6.625 | 7.11 | 0.280 |
| 8' | 219.10 | 8.625 | 8.18 | 0.322 |
Proceso de producción de tubos de acero ERW
- Nivelación
- Corte de extremos
- Corte/rebanado
- Retroceso
- Rampa de bobina
- Desenrollado
- Nivelación
- Corte de extremos
- Recorte y soldadura
- Acumulador de bobina
- Pruebas ultrasónicas de tiras (UT)
- Formado
- Soldadura de alta frecuencia
- Soldadura
- Desbarbado
- Recocido de costuras
- Refrigeración por aire/agua
- Dimensionamiento (tubo redondo)
- Pruebas ultrasónicas en línea (prueba de EE. UU.)
- Enderezamiento
- Corte de vuelo
- Prueba de aplanamiento
- Acabado final
- Prueba hidrostática
- Inspección de apariencia
- Pruebas ultrasónicas fuera de línea (prueba de EE. UU.)
- Marca
- Recubrimiento de aceite
- Embalaje y almacenamiento
