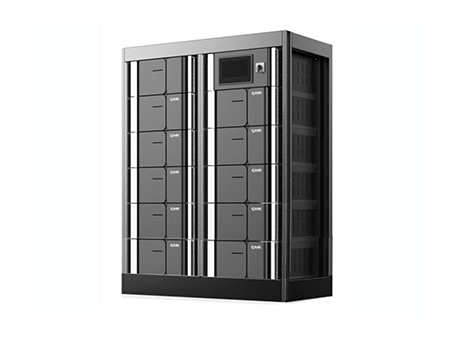

Paquete de batería de iones de litio de 100Ah/120Ah de descarga media para UPS (Clasificación C)
Solicite un presupuesto
- Módulo de batería de iones de litio
- Sistema de almacenamiento de energía de iones de litio (paquete de baterías)
El paquete de batería de iones de litio de 100Ah/120Ah de descarga media (clasificación C) para UPS se utiliza principalmente en sistemas UPS para suministrar energía a centros de datos, procesos industriales e infraestructuras críticas. Sicon ofrece soluciones completas de sistemas de almacenamiento de energía y nuestro paquete de baterías está compuesto por módulos de batería, módulo de control y el BMS (sistema de gestión de baterías). El disyuntor dentro del módulo de control se ensambla selectivamente de acuerdo con sus requisitos específicos. El disyuntor dentro del módulo de control se ensambla selectivamente de acuerdo con sus requisitos específicos.
Ventajas
- Carga nominal de alta eficiencia;
- Larga vida útil y bajo costo de mantenimiento;
- BMS (sistema de gestión de la batería) personalizado con supervisión del estado de la batería, control de carga y descarga y funciones de equilibrio
- Estructura modular para facilitar el mantenimiento y la gestión;
- Disponible para la conexión en paralelo de múltiples sistemas de baterías;
- Estructura segura y confiable, excelente resistencia mecánica, sin vibración ni deformación de la máquina;
- Diseñado con suficiente espacio libre y distancias de fuga para garantizar la seguridad.
Parámetros técnicos para módulos de batería de iones de litio de 100Ah
| Configuración | 16S1P |
| Piezas de configuración | 16 celdas, BMS |
| Dimensión (An×L×Al)mm | 400×518×196 |
| Peso (kg ) | < 55 |
| Energía nominal @ 25℃, kWh | 5.12 |
| Voltaje nominal, V | 51.2 |
| Voltaje de funcionamiento, V | 40~58.4 |
| Potencia máxima de descarga, kW | 11.68(2C) |
| Salida de terminal | conectores |
| Comunicación | CAN |
Parámetros técnicos para el sistema de almacenamiento de energía en batería de iones de litio de 100Ah
| Configuración | 10 módulos de batería 1 módulo de control |
| Tasa de carga nominal @25℃ | 1C |
| Tasa de descarga nominal @25℃ | 2C |
| Capacidad nominal | 100Ah |
| Energía nominal | 51.2kWh |
| Voltaje nominal | ±256VDC |
| Voltaje de funcionamiento | ±200-±292VDC |
| Comunicación | CAN |
| BMS | BMS adaptivo |
| Dimensión (L*An*Al) mm | 1000×650×1400 |
| Peso (kg) | ＜750 |
Parámetros de tiempo de carga de UPS de 100Ah
| Potencia UPS (kVA) tiempo de carga (min) ±256V100Ah (cantidad de sistema de batería) | 1 rack | 2 racks | 3 racks | 4 racks | 5 racks | 6 racks |
| 640 (eficiencia: 98%) | N/A | N/A | N/A | N/A | N/A | N/A |
| 600 (eficiencia: 98%) | N/A | N/A | N/A | N/A | N/A | 26.27 |
| 560 (eficiencia: 98%) | N/A | N/A | N/A | N/A | N/A | 28.14 |
| 520 (eficiencia: 98%) | N/A | N/A | N/A | N/A | N/A | 30.31 |
| 480 (eficiencia: 98%) | N/A | N/A | N/A | N/A | 27.36 | 32.83 |
| 440 (eficiencia: 98%) | N/A | N/A | N/A | N/A | 29.85 | 35.82 |
| 400 (eficiencia: 98%) | N/A | N/A | N/A | 26.27 | 32.83 | 39.40 |
| 360 (eficiencia: 98%) | N/A | N/A | N/A | 29.18 | 36.48 | 43.78 |
| 320 (eficiencia: 98%) | N/A | N/A | N/A | 32.83 | 41.04 | 49.25 |
| 280 (eficiencia: 98%) | N/A | N/A | 28.14 | 37.52 | 46.90 | 59.41 |
| 240 (eficiencia: 98%) | N/A | N/A | 32.83 | 43.78 | 57.76 | 69.31 |
| 200 (eficiencia: 98%) | N/A | 26.27 | 39.40 | 55.45 | 69.31 | 83.17 |
| 160 (eficiencia: 98%) | N/A | 32.83 | 49.25 | 69.31 | 86.64 | 103.97 |
| 120 (eficiencia: 98%) | N/A | 43.78 | 69.31 | 92.42 | 115.52 | 138.62 |
Parámetros técnicos para módulos de batería de iones de litio de 120Ah
| Configuración | 15S1P |
| Piezas de configuración | 15 celdas, BMS |
| Dimensión (An×L×Al)mm | 440×495×200 |
| Peso (kg ) | < 54 |
| Energía nominal @ 25℃, kWh | 5.76 |
| Voltaje nominal, V | 48 |
| Voltaje de funcionamiento, V | 37.5~54.75 |
| Potencia máxima de descarga, kW | 11.52(2C) |
| Salida de terminal | Conectores |
| Comunicación | CAN |
Parámetros técnicos para el sistema de almacenamiento de energía en batería de iones de litio de 120Ah
| Piezas de configuración | 10 módulos de batería 1 módulo de control |
| Tasa de carga nominal @25℃ | 1C |
| Tasa de descarga nominal @25℃ | 2C |
| Capacidad nominal | 120Ah |
| Energía nominal | 57.6kWh |
| Voltaje nominal | ±240VDC |
| Voltaje de funcionamiento | ±187.5-±273.75VDC |
| Comunicación | CAN |
| BMS | BMS adaptivo |
| Dimensión (L*An*Al) mm | 1000×650×1400 |
| Peso (kg) | ＜740 |
Parámetros de tiempo de carga de UPS de 20Ah
| Potencia UPS (kVA) tiempo de carga (min) 512V92Ah (cantidad de sistema de batería) | 1 rack | 2 racks | 3 racks | 4 racks | 5 racks | 6 racks |
| 640 (eficiencia: 98%) | N/A | N/A | N/A | N/A | N/A | 29.24 |
| 600 (eficiencia: 98%) | N/A | N/A | N/A | N/A | N/A | 31.19 |
| 560 (eficiencia: 98%) | N/A | N/A | N/A | N/A | 27.85 | 33.42 |
| 520 (eficiencia: 98%) | N/A | N/A | N/A | N/A | 29.99 | 35.99 |
| 480 (eficiencia: 98%) | N/A | N/A | N/A | N/A | 32.49 | 38.99 |
| 440 (eficiencia: 98%) | N/A | N/A | N/A | 28.35 | 35.44 | 42.53 |
| 400 (eficiencia: 98%) | N/A | N/A | N/A | 31.19 | 38.99 | 46.79 |
| 360 (eficiencia: 98%) | N/A | N/A | N/A | 34.66 | 43.32 | 51.98 |
| 320 (eficiencia: 98%) | N/A | N/A | 29.24 | 38.99 | 48.74 | 59.71 |
| 280 (eficiencia: 98%) | N/A | N/A | 33.42 | 44.56 | 56.87 | 68.24 |
| 240 (eficiencia: 98%) | N/A | N/A | 38.99 | 51.98 | 66.35 | 79.62 |
| 200 (eficiencia: 98%) | N/A | 31.19 | 46.79 | 63.69 | 79.62 | 95.54 |
| 160 (eficiencia: 98%) | N/A | 38.99 | 59.71 | 79.62 | 99.52 | 119.43 |
| 120 (eficiencia: 98%) | N/A | 51.98 | 79.62 | 106.16 | 132.70 | 159.24 |
