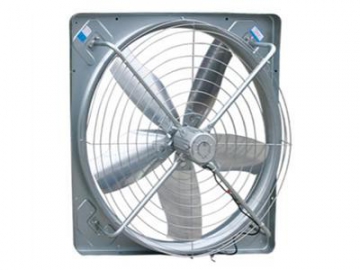

Ventilador axial de accionamiento directo
Descripción
Utiliza un motor que ejecuta las aspas de forma directa, lo que disminuye las piezas de accionamiento intermedias, por lo que se ahorran gastos y fallas que puedan ocasionarse. Actualmente, se utilizan estos ventiladores en establos y fábricas relacionadas con animales.
- Aspas: son de acero inoxidable tipo espejo.
- Marco: adopta acero galvanizado en caliente con revestimiento de cinc 275g/m2.
- Motor: motor YUYUN SANHE o SIEMENS.
- Ruido: menor a 64 db.
- Este ventilador puede instalarse montado de forma colgable.
Especificaciones del modelo | Diámetro de aspas (mm) | Velocidad de rotación de las aspas (rpm) | Flujo de aire (m3/h) | Decibel de ruido (dB) | Potencia de entrada (W) | Parámetros de potencia | |
DJF (d)-1000 | 1000 | 700 | 21000 | ≤64 | 400 | 380V/50Hz | |
DJF (d)-1200 | 1200 | 530 | 25000 | ≤64 | 670 | 380V/50Hz |
![](public/propic/1648/b_1-4-3-direct-drive-axial-fan_04.jpg)

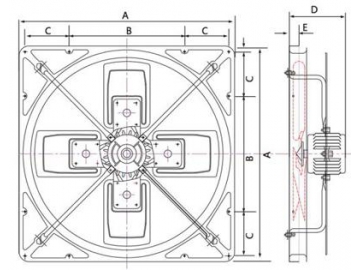

Modelo | Dimensiones (mm) | |||||
A | B | C | D | E | ||
DJF (d)-1000 | 1120 | 600 | 260 | 300 | 50 | |
DJF (d)-1200 | 1380 | 736 | 322 | 300 | 50 |
![](public/propic/1648/b_1-4-3-direct-drive-axial-fan_05.jpg)

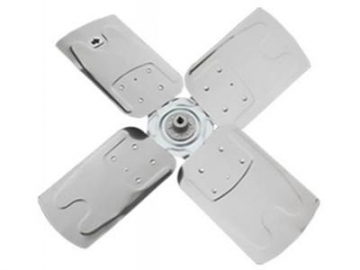

Las aspas son de acero inoxidable tipo espejo a través de estampado por lo que ofrecen ciertas ventajas como gran flujo de aire, resistencia al polvo, buena estética, no se rompe, etc.
![](public/propic/1648/b_1-4-3-direct-drive-axial-fan_06.jpg)

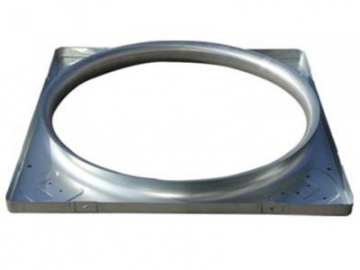

La manga de guía de aire utiliza una capa de acero galvanizado en caliente con revestimiento de cinc de 275g/m2, lo que asegura que no se oxide en el futuro; presenta un diseño de flujo inverso de entrada redonda, lo que aumenta la cantidad de ventilación y la estabilidad del ventilador, y también disminuye los ruidos.
![](public/propic/1648/b_1-4-3-direct-drive-axial-fan_07.jpg)

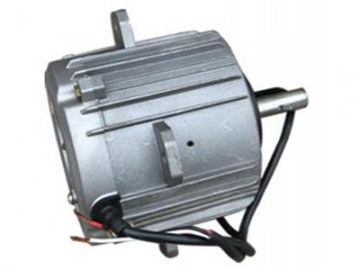

La carcasa del motor se hace a partir de aleación de aluminio-magnesio, por lo que es de alta eficiencia, de corriente baja y ofrece un tamaño ligero, etc.
![](public/propic/1648/b_1-4-3-direct-drive-axial-fan_08.jpg)

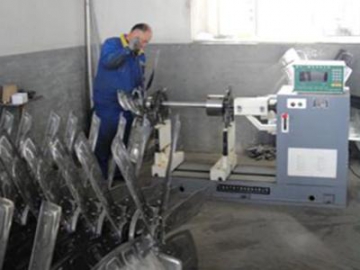

Todas las aspas se encuentran calibradas por un probador de equilibrio dinámico por computadora avanzado con el fin de asegurar el buen funcionamiento de los ventiladores, disminuir el ruido, y alargar la vida útil.
![](public/propic/1648/b_1-4-3-direct-drive-axial-fan_09.jpg)

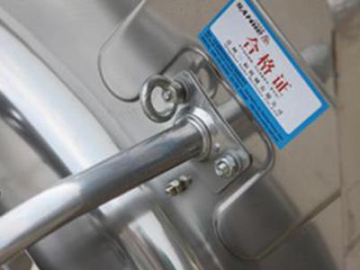

Podemos aumentar los pernos roscados según los requerimientos de instalación de cada cliente.

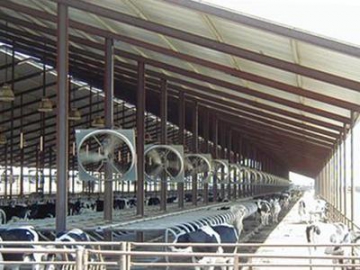

Instrucciones de instalación![](public/propic/1648/b_1-4-3-direct-drive-axial-fan_10.jpg)

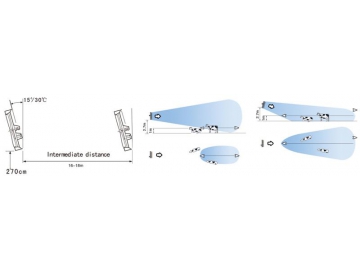

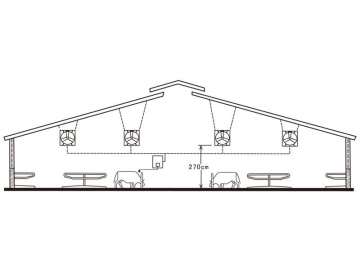

Debido a la experiencia, se ha demostrado que para obtener el efecto de ventilación más óptimo, el lugar de instalación debe ser por encima del canal del establo y que la distancia entre la parte inferior del ventilador y el suelo sea de 2,7 m y el ángulo de inclinación de 15 ° y 30 °.
![](public/propic/1648/b_1-4-3-direct-drive-axial-fan_11.jpg)
![](public/propic/1648/b_1-4-3-direct-drive-axial-fan_12.jpg)
