Relé electromagnético de potencia NNC71K (1H-2H)

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-3-9-nnc71k-electromagnetic-power-relay.html

El relé electromagnético de potencia NNC71K (1H-2H) se aplica en electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía, etc.

Características

Este relé electromagnético de potencia NNC71K (1H-2H) presenta un grupo de contactos de conmutación normalmente abiertos (30A y dos grupos de contactos normalmente abiertos (30A).
Se puede instalar sobre la placa de circuito impreso, y a través de zócalos o bridas.
Alta potencia de conmutación de carga: 30A

Certificados

CCC:2011010303471251
CE:5401090516

Descripción del modelo

Parámetros del contacto

Tipo de contacto	1H
Carga del contacto	30A
Tensión de conmutación máxima	240VAC 30A 28VDC 30A
Material del contacto	Aleación de plata
Tipo de contacto	2H
Carga del contacto	30A
Tensión de conmutación máxima	240VAC 30A 28VDC 30A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	167	83.3	18.2	9
Resistencia de la bobina (±10%)	71.8	288	6044	24444
Consumo de potencia nominal W	2.0W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	333	167	36	18.1
Resistencia de la bobina (±10%)	12.6	50.3	1069	4254
Consumo de potencia nominal W	4.0VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo) V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético de potencia NNC71K (1H-2H)

Resistencia de aislamiento		≥100MΩ (500VDC)
Voltaje de la bobina		DC:6 - 220V AC:6-380V
Tiempo de entrada		≤25ms
Tiempo de desconexión		≤15ms
Tensión soportada	Entre los contactos homopolares	1000VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	1000VAC/1min (1mA de corriente residual)
	Entre los contactos y la bobina	2000VAC/1min (1mA de corriente residual)
Dimensiones	50.6× 33.4 ×47mm
Peso	Aproximadamente 80g

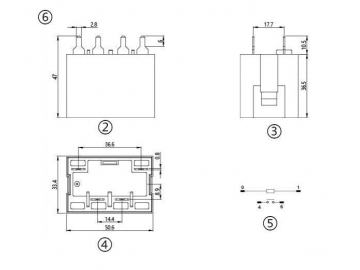

Tamaño y método de instalación del producto

Terminal tipo zócalo

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado

Terminal tipo soldado

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado

Terminal tipo brida

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
