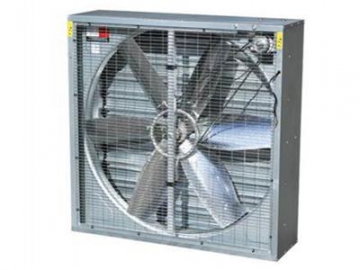

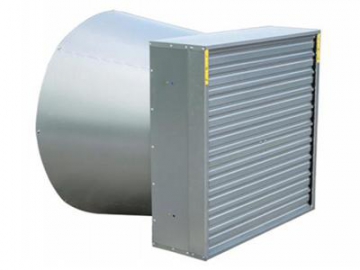

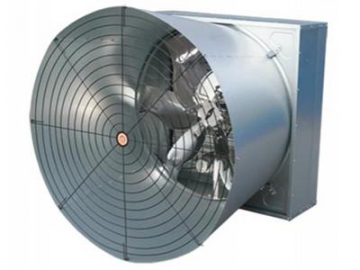

Extractor con rejilla, ventilador axial modelo DJF (T)
Descripción
La rejilla del ventilador se abre o se cierra mediante el mecanismo centrífugo en el centro del ventilador. Este mecanismo asegura que la rejilla pueda abrirse o cerrarse totalmente cuando el ventilador se encuentra en funcionamiento, con el fin de disminuir la resistencia al viento que genera el extractor y mejorar la eficiencia de funcionamiento del ventilador. Este modelo es ideal para ambientes de largas distancias y de animales con grandes espacios. Actualmente se utiliza este modelo en áreas de animales e industrias de ventilación.
- Aspa: acero inoxidable con función de autolimpieza Krupp
- Marco: placas de acero galvanizado en caliente con revestimiento de cinc 275g/m2, o acero inoxidable 304 o 430
- Motor: motor YUYUN SANHE o SIEMENS
- Ruido: menor a 64db
- Instalación: montable en pared
Especificaciones del modelo | Diámetro de aspas (mm) | Velocidad de rotación de las aspas (rpm) | Flujo de aire (m3/h) | Presión total (Pa) | Decibel de ruido (dB) | Potencia de entrada (W) | Parámetros de potencia | |
DJF(t)-1380 | 1270 | 458 | 51020 | 80 | ≤64 | 1100 | 380V/50Hz |
![](public/propic/1648/b_1-3-2-shutter-exhaust-fan_04.jpg)

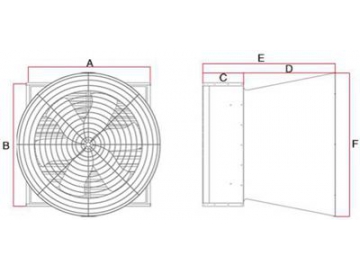

Modelo | Dimensiones (mm) | ||||||
A | B | C | D | E | F | ||
DJF(t)-1380 | 1380 | 1380 | 460 | 1020 | 1480 | 1600 |
![](public/propic/1648/b_1-3-2-shutter-exhaust-fan_05.jpg)

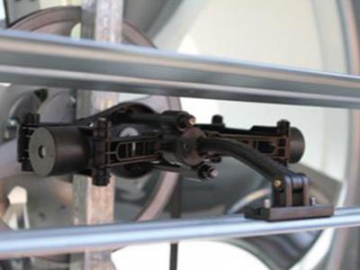

La rejilla del ventilador se abre o se cierra mediante el mecanismo centrífugo en el centro del ventilador. Este mecanismo asegura que la rejilla pueda abrirse o cerrarse totalmente cuando el ventilador se encuentra en funcionamiento, con el fin de disminuir la resistencia al viento que genera el extractor y mejorar la eficiencia de funcionamiento del ventilador.
![](public/propic/1648/b_1-3-2-shutter-exhaust-fan_06.jpg)

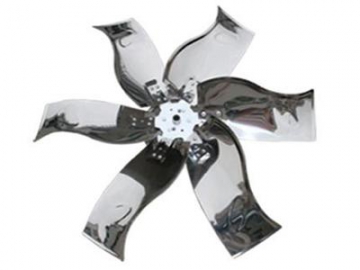

El diseño del ventilador permite la limpieza de las aspas. Estas están hechas de acero inoxidable con función de autolimpieza Krupp a través de estampado; lo que ofrece un gran volumen de aire, no genera deformaciones, sin rupturas, no acumula polvo y ofrece buena estética.
![](public/propic/1648/b_1-3-2-shutter-exhaust-fan_07.jpg)

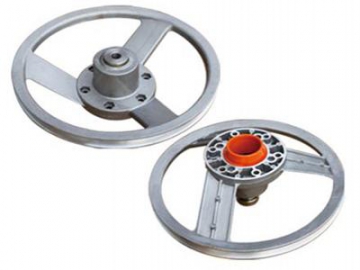

La cinta transportadora se hace a partir de aleación de aluminio-magnesio de alta resistencia mediante de un proceso de fundición. Resiste de manera óptima a la corrosión y es liviana con el fin de disminuir el peso de las aspas. Se trata a la superficie a través de un proceso de limpieza con arena, lo que mejora la estética y elimina el estrés interno con el fin de mejorar su propia resistencia. Otra característica es que nunca se rompe.
![](public/propic/1648/b_1-3-2-shutter-exhaust-fan_08.jpg)

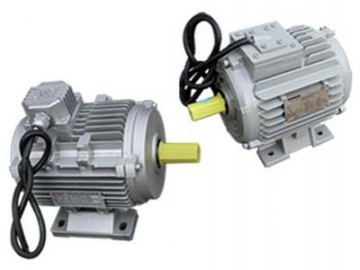

Se encuentran disponibles los motores YUYUN SANHE y SIEMENS, y de acuerdo con lo que el cliente necesite, personalizamos el voltaje y la frecuencia. Nivel de protección del motor: IP55. Grado de aislamiento: F.
![](public/propic/1648/b_1-3-2-shutter-exhaust-fan_09.jpg)

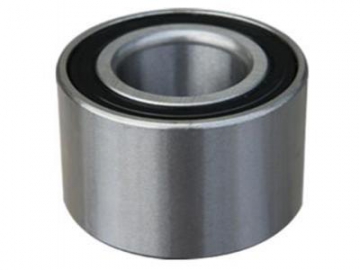

El rodamiento del ventilador adopta un rodamiento de dos filas con alta resistencia, con un bajo nivel de ruido, una larga vida útil y no requiere mantenimiento. Modelo: 30600037.
![](public/propic/1648/b_1-3-2-shutter-exhaust-fan_10.jpg)
Use los cinturones de la marca MITSUBOSHI con una garantía de calidad y una vida útil más larga. Modelo: B.
![](public/propic/1648/b_1-3-2-shutter-exhaust-fan_11.jpg)

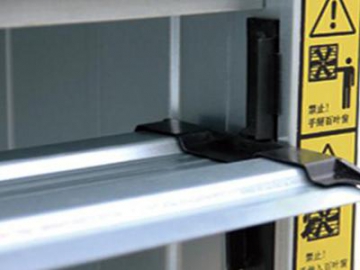

Los accesorios de la rejilla están hechos de nylon de calidad para que la apertura sea flexible y asegurar una vida útil larga. Las rejillas se hacen a partir de placas de acero galvanizadas en caliente, que ofrecen una buena rigidez, una gran firmeza y no presenta deformaciones. Las cuchillas auxiliares tienen un grosor de 0,8 mm, mientras que las cuchillas de apertura 1,5 mm.
![](public/propic/1648/b_1-3-2-shutter-exhaust-fan_12.jpg)
Las placas del marco son de acero galvanizado en caliente con revestimiento de cinc 275g/m2 y resisten a la oxidación y tienen una vida útil larga. El material del marco se puede personalizar con acero inoxidable 304 o 430.
![](public/propic/1648/b_1-3-2-shutter-exhaust-fan_13.jpg)

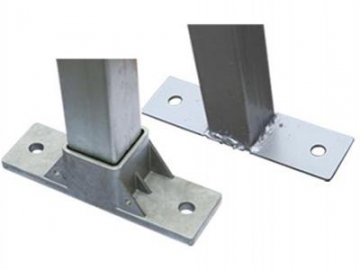

Se sustituye la placa de hierro tradicional de los sujetadores en ambos lados de la columna del ventilador por una base de aleación de aluminio y magnesio, y se sustituye la conexión de soldadura tradicional por una conexión de obstrucción, lo que disminuye el nivel de vibración del ventilador, y previene la oxidación y mejora su estética.

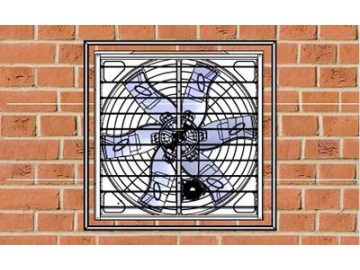

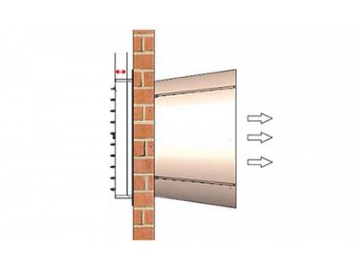

Diagrama de instalación![Llenadora / Máquina de Llenado Salsa y Pasta (Máquina de Envasado Salsa y Pasta) Llenadora / Máquina de Llenado Salsa y Pasta (Máquina de Envasado Salsa y Pasta)](public/propic/2286/b_2-4-1-sauce-filling-machine_01b.jpg)
