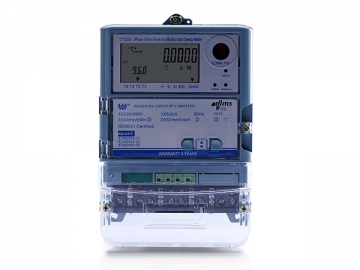

Medidor de energía trifásico GR-x
Nuestro medidor de energía trifásico GR-x ofrece alta precisión, gran fiabilidad y rentabilidad y funciones avanzadas de detección de manipulaciones. Es una excelente alternativa a los contadores mecánicos de uso residencial.
Principales características
1. El contador digital trifásico GR-x integra MCU y módulos de medición independientes, ofreciendo una gran precisión.
2. Ofrece medición inversa y hacia adelante. Se emplea para medir energía activa, reactiva y energía activa/reactiva en los cuatro cuadrantes. Es compatible con un máximo de 8 tarifas.
3. Puede medir de forma instantánea voltaje, corriente, potencia activa, factor de potencia, frecuencia, corriente, demanda de voltaje, etc.
4. La pantalla LCD del medidor de energía trifásico incluye pulsación de teclas y visualización de ciclo automático. Retroiluminación opcional.
5. Su diseño antimanipulación permite un uso sencillo y una excelente inmunidad a campos magnéticos.
6. Nuestro medidor de energía digital incorpora comunicación por infrarrojos por absorción RS485 y comunicación IEC61107. La velocidad máxima de transmisión es de hasta 9600bps.
7. Gran capacidad EEPROM disponible para grabar y almacenar eventos.
8. Módulo de reloj externo de alta precisión.
Wasion es un fabricante y proveedor líder en China de instrumentos de medición de energía. Nuestra capacidad de producción anual es de 10 millones de contadores digitales. Ofrecemos a nuestros clientes servicios profesionales de OEM u ODM.
Especificaciones técnicas| Medición | Clase 1.0 / Clase B para energía activa |
| Clase 2.0 / Clase A para energía reactiva | |
| En cumplimiento de las normas IEC 62052-11, IEC 62053-21, IEC 62053-23 e EN 50470-1/3 | |
| Valores medidos | Importación y exportación de energía (activa y reactiva) |
| Tensión, corriente, potencia activa y reactiva, y frecuencia instantáneas | |
| Factor de potencia (o ángulo de fase) | |
| Demanda máxima (opcional) | |
| Corriente de línea neutra (opcional) | |
| Corriente | |
| Rango de corriente | 5/100A, 10/120A |
| Sobrecorriente | 30 Imax para ciclos 0.5 |
| Consumo de energía | Fase <1VA/ @Ib |
| Tensión y fuente de alimentación | |
| Tensión nominal | 220V-240V |
| Consumo de energía | Fase <10VA/ @ Un,2W |
| Rango de frecuencia | 50Hz/ 60Hz |
| Entorno | |
| Temperatura de trabajo | De -25°C a 70°C |
| Rango de temperatura de almacenamiento | De -40°C a 85°C |
| Humedad relativa | ≤ 95%, sin condensación |
| Índice de protección | IP54 (sin succión) |
| Reloj, calendario y TOU (tiempo de uso) | Precisión del reloj (opcional): ±0.2s/día (a 23° C) |
| Registros TOU: Tarifa: 8, esquema del día: 8; vacaciones: 10 | |
| Batería | Súper condensador (opcional, con 3 años de capacidad mínima) |
| Batería externa reemplazable (opcional, RTC y pantalla) | |
| Seguridad | Protección con contraseña de seguridad de tres niveles |
| Detección de apertura de cubierta | |
| Comunicación | Puerto óptico en función del IEC 62056-21 modo C |
| Puertos RS232 o RS485 | |
| Protocolo | IEC 62056-21 |
| Detección de manipulaciones y alarma | Detección de manipulación magnética (opcional) |
| Corriente invertida, sobretensión y otros eventos, como apertura de la cubierta del contador o del terminal, detección de encendido y apagado, etc. | |
| Alarmas LED y LCD | |
| Registro de eventos | Registro de eventos con fecha y hora |
| Varios eventos registrados:1.Hasta 200 registros2. Energía invertida, desorden de secuencia de fases, desfases, desequilibrio de corriente y errores de comunicación3. Encendido / Apagado | |
| Software de programación | Software de lectura y programación compatible con Microsoft Windows (2000 y superior) |
