Prensa para mangueras hidraulicas, con pantalla táctil YONG-FENG F20DS

Solicite un presupuesto

Nosotros: http://hosescrimper.com/1-2-2-1-touchscreen-crimping-machine.html

Aplicaciones

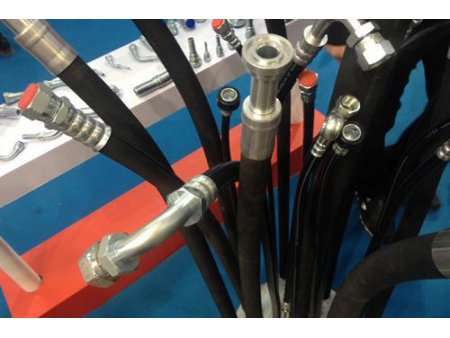

La Prensa para mangueras hidraulicas, con pantalla táctil YONG-FENG F20DS tiene una fuerza de crimpado de 3200 KN. Cuenta con 12 sets de terrajas estándar, con un rango de crimpado de 6 a 56 mm. Estas máquinas se usan mucho en el trabajo con tuberías de combustible de alta presión, mangueras industriales y para incendios, cables de freno para automóviles, mangueras para agua y mangueras para acondicionadores de aire.

Diámetro interno máximo
Mangueras industriales: 2"
Mangueras con 2 alambres trenzados: 1½"
Mangueras con 4 alambres en espiral: 1¼"
Mangueras de baja presión φ6, φ8, φ10, φ12

Especificaciones

Material del cabezal de crimpado	ACERO FORJADO
Rango de crimpado	6-65mm
Tamaño de la manguera	1¼", 4SN
Rango máximo de crimpado	90mm
Abertura sin terraja	96mm
Abertura	21mm
Presión del sistema	31,5Mpa
Fuerza de crimpado	3200kN
Potencia	3kw/4kw
Voltaje estándar	Individualizable
Control	Controlador lógico programable/Pantalla táctil
Terrajas estándar	12 sets
Peso	220kg
Dimensiones (L x W x H)	620500660mm

Especificaciones de las terrajas

Terrajas de alta presión:

No.	Φ6	Φ8	Φ10	Φ13	Φ16	Φ19	Φ25	Φ32
Rango de crimpado	15-25mm	18-28mm	20-30mm	23-33mm	26-36mm	29-39mm	37-47mm	46-56mm
Longitud	65mm	65mm	65mm	65mm	65mm	65mm	70mm	70mm

Terrajas de baja presión:

No.	Φ6	Φ8	Φ10	Φ12
Rango de crimpado	6-16mm	8-18mm	10-20mm	12-22mm
Longitud	35mm	35mm	35mm	35mm

Detalles

Prensa para mangueras hidraulicas, pantalla táctil
Las máquinas crimpadoras con controlador lógico programable (PLC) superan a las máquinas tradicionales debido a que cuentan con obvias ventajas:

El panel de operación con pantalla táctil es claro y fácil de entender. Responde con rapidez y se opera en forma simple.
Una regla eléctrica con controlador lógico programable reemplaza al ajuste manual tradicional. Su precisión en el crimpado es de 0,01 mm, diez veces superior a la del equipo tradicional.
El crimpado es más preciso, al tiempo que más limpio.

Materiales
El tanque de aceite y el pistón están hechos con cromo 40, cuya dureza superficial es de HRC26-30, mientras que la dureza de la capa operativa es HRC59-63. Esta capa tiene un grosor de 2 mm.

Sistema de conducción hidráulica
Al tratarse de una conexión sin tuberías, el sistema hidráulico es hermético, se calienta poco, y la conducción de la presión es estable. Esto mejora el rendimiento de la crimpadora.

Conexión de las terrajas
Las terrajas se conectan con imanes. Estos facilitan su ensamble y desarmado, y hacen que el crimpado sea parejo. El material de las terrajas es acero cromado 12.
