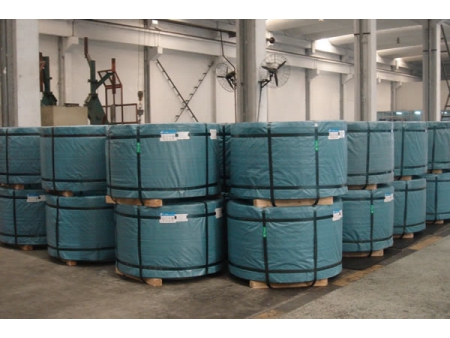

Cordón de acero para hormigón pretensado, alambres para hormigón pretensado
Solicite un presupuesto
Aplicación
Estos cordones de acero para hormigón pretensado se aplican generalmente en grandes proyectos de construcción de concreto tales como autopistas, puentes, aeropuertos, plantas de energía nuclear, presas, y más.
Características
El cordón de acero para hormigón pretensado tiene una gran ductilidad y poco efecto de relajación para un excelente rendimiento.
Cordón de acero para hormigón pretensado en cumplimiento con las normas ASTM A416/A416M-2006
| Grado | Diámetro nominal (mm) | Diámetro de tolerancia (mm) | Diferencia mín. entre el diámetro del alambre central y el diámetro de cualquier alambre externo (mm) | Área de acero nominal in2(mm2) | Peso nominal Lbs. /1000ft (g/m） |
| 250 | 1/2(12.70) | 0.016( 0.40) -0.016(-0.40) | 0.003(0.0762) | 0.144(92.9) | 490(730) |
| 6/10(15.24) | 0.016( 0.40) -0.016(-0.40) | 0.004(0.1016) | 0.216(0.1016) | 737(1094) | |
| 270 | 3/8(9.53) | 0.026( 0.65) -0.006(-0.15) | 0.002(0.0508) | 0.085(54.8) | 290(432) |
| 1/2(12.70) | 0.026( 0.65) -0.006(-0.15) | 0.003(0.0762) | 0.153(98.7) | 520(775) | |
| 6/10(15.24) | 0.026( 0.65) -0.006(-0.15) | 0.004(0.1016) | 0.217(140.00) | 740(1102) |
| Grado | Diámetro nominal (mm) | Diámetro de tolerancia (mm) | Diferencia mín. entre el diámetro del alambre central y el diámetro de cualquier alambre externo (mm) | Área de acero nominal in2(mm2) | Peso nominal Lbs. /1000ft (g/m） |
| 250 | 1/2(12.70) | 0.016( 0.40) -0.016(-0.40) | 0.003(0.0762) | 0.144(92.9) | 490(730) |
| 6/10(15.24) | 0.016( 0.40) -0.016(-0.40) | 0.004(0.1016) | 0.216(0.1016) | 737(1094) | |
| 270 | 3/8(9.53) | 0.026( 0.65) -0.006(-0.15) | 0.002(0.0508) | 0.085(54.8) | 290(432) |
| 1/2(12.70) | 0.026( 0.65) -0.006(-0.15) | 0.003(0.0762) | 0.153(98.7) | 520(775) | |
| 6/10(15.24) | 0.026( 0.65) -0.006(-0.15) | 0.004(0.1016) | 0.217(140.00) | 740(1102) |
| Carga inicial | Relajación máxima luego de 1000hrs, % |
| Punto bajo de relajación | |
| 70% Resistencia a la rotura mínima especificada | 2.5 |
| 80% Resistencia a la rotura mínima especificada | 3.5 |
Cordón de acero para hormigón pretensado BS 5896:1980
| Grado de resistencia | Diámetro nominal (mm) | Diámetro de tolerancia (mm) | Incremento mínimo entre el cable central Diámetro y diámetro de cualquier cable exterior % | Área transversal nominal (mm2) | Peso nominal (kg/m) |
| 1670 | 15.2 | 0.40 -0.20 | 2 | 139 | 1090 |
| 1770 | 15.7 | 0.40 -0.20 | 2 | 150 | 1180 |
| 1860 | 12.9 | 0.40 -0.20 | 2 | 100 | 785 |
| 9.6 | 0.30 -0.15 | 2 | 55 | 432 |
| Grado de resistencia | Diámetro nominal (mm) | Resistencia a la rotura mínima | Carga de prueba mínima 0.1% | Elongación total mínima en carga máxima | |
| Distancia de mordaza a mordaza (mm) | Elongación, % | ||||
| 1670 | 15.2 | 232 | 197 | 500 | 3.5 |
| 1770 | 15.7 | 265 | 225 | ||
| 1860 | 12.9 | 186 | 158 | ||
| 9.6 | 102 | 87 | |||
| Carga inicial | Relajación máxima luego de 1000hrs, % |
| Punto bajo de relajación | |
| 60% Resistencia a la rotura mínima especificada | 1.0 |
| 70% Resistencia a la rotura mínima especificada | 2.5 |
| 80% Resistencia a la rotura mínima especificada | 4.5 |
| Grado | Diámetro nominal (mm) | Diámetro de tolerancia (mm) | Diámetro del alambre central | Área de acero nominal (mm2) | Peso nominal (kg/m） |
| 1720 | 15.20 | 0.40 -0.20 | 2.5 | 140 | 1101 |
| 17.80 | 0.40 -0.20 | 2.5 | 191 | 1500 | |
| 1860 | 9.50 | 0.30 -0.15 | 2.5 | 54.8 | 430 |
| 12.70 | 0.40 -0.20 | 2.5 | 98.7 | 775 | |
| 15.20 | 0.40 -0.20 | 2.5 | 140 | 1101 | |
| 17.80 | 0.40 -0.20 | 2.5 | 191 | 1500 |
| Grado | Diámetro nominal (mm) | Carga máx.，KN | Carga de deformación. KN | Elongación % |
| 1720 | 15.20 | 241 | 217 | 3.5 |
| 17.80 | 327 | 294 | ||
| 1860 | 9.50 | 102 | 91.8 | |
| 12.70 | 184 | 166 | ||
| 15.20 | 260 | 234 | ||
| 17.80 | 353 | 318 |
