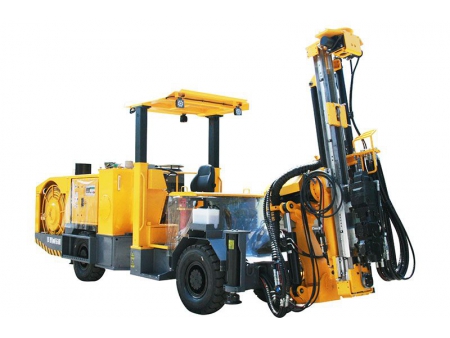

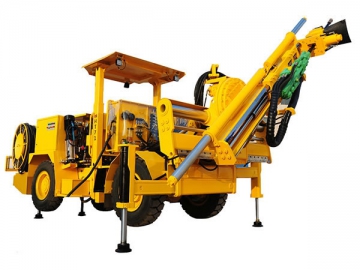

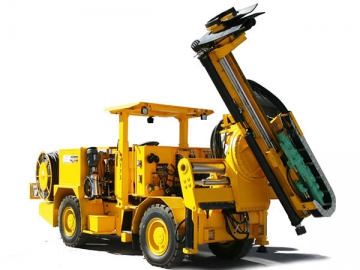

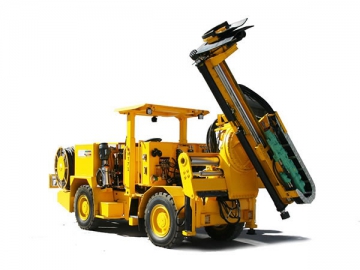

Perforadora jumbo hidráulica para minería CYTC76 (HT71)
Perforadora jumbo hidráulica, jumbo para minería, perforadora jumbo para producción, jumbo para minería de orificios largos
Este modelo de perforadora jumbo hidráulica para minería presenta un diámetro de perforación con un rango de 64-98mm con una profundidad de perforación de 40m. Estas perforadoras jumbo para orificios largos de minería son usadas en operaciones de minería de escala mediana para la perforación de túneles con una superficie transversal que varía de 4m*3.9m a 7m*4.8m. Equipada con un perforador de rocas de alto rendimiento, la jumbo hidráulica para minería puede perforar orificios de forma paralela o festón.
Características principales de la perforadora jumbo para minería
1. Un motor de alto par de torsión y una perforadora de rocas de alta eficiencia funcionan conjuntamente para crear orificios profundos y rectos.
2. El sistema de ubicación de esta perforadora está controlado eléctricamente mientras el perforador de rocas y el sistema anti-bloqueo son controlados por PLC para lograr una increíble precisión.
3. La perforadora es altamente portátil y puede ser controlada por un control remoto de alta precisión.
4. Equipada con un sistema de doble amortiguación, el perforador de rocas es adecuado para perforar muchos tipos de rocas.
Parámetros técnicos de la perforadora de producción de orificios largos
| Sistema de aire | |
| Presión nominal | MPa |
| Flujo nominal | L/min |
| Propulsor | |
| Tipo | Carril de guía |
| Método de propulsión | Cilindro |
| Longitud total | 3270 mm |
| Fuerza de propulsión | 15000 N |
| Peso (Perforador de rocas incluido) | 1300 Kg |
| Longitud del tubo de perforación | 1220 mm |
| Profundidad de perforación | 40 m |
| Placa base | |
| Método de desplazamiento | Ruedas |
| Método de accionamiento | Accionamiento de 4 ruedas |
| Tipo de dirección | Dirección de energía hidráulica |
| Transmisión | Caja de mando hidráulica |
| Frenos de servicio | Freno de disco con pinza |
| Frenos de mano y emergencia | Frenos de mano |
| Velocidad de desplazamiento | 10 Km/h |
| Gradeabilidad | 25 ％ (Aprox. 14°) |
| Fuente de alimentación de desplazamiento | Motor diesel |
| Volumen del tanque de combustible | 60 L |
| Ángulo de aproximación y partida | 15 ˚ |
| Extintor de incendios | Sí |
| Sistema de lubricación central | Sí |
| Alarma | Sí |
| Alarma de reversa | Sí |
| Kit de advertencia de lubricación | Sí |
| Sistema de posicionamiento | |
| Compensación de alimentación | 900 mm |
| Ángulo de inclinación | 45/-65° |
| Desplazamiento horizontal del propulsor | 1500 mm |
| Ángulo de rotación | ±180° |
| Extensión del punzón hacia arriba | 690 mm |
| Extensión del punzón hacia abajo | 1200 mm |
| Dimensiones | |
| Ancho | 2396 mm |
| Altura de desplazamiento | 3090 mm |
| Longitud de desplazamiento | 8105 mm |
| Distancia al suelo | 280 mm |
| Peso bruto | 13500 Kg |
| Sistema eléctrico | |
| Potencia instalada | kW |
| Voltaje | 380-660-1140 V |
| Frecuencia | 50-60 Hz |
| Método de arranque | Arrancador estrella-triángulo |
| Protección de sobrecargas para los motores | Sí |
| Temporizador | Sí |
| Temporizador en pantalla de operación | Sí |
| Voltímetro/amperímetro digital en gabinete eléctrico | Sí |
| Indicador de secuencias de fase | Sí |
| Indicador de fallas | Sí |
| Cargador de batería | Sí |
| Transformador | 1.2 kVA |
| Sistema hidráulico | |
| Bombas hidráulicas | |
| Bomba cargada durante el arranque | Sí |
| Volumen del tanque de aceite hidráulico | 124 L |
| Medidor de temperatura del aceite | Sí |
| Refrigerador de aceite refrigerado con agua | Sí |
| Filtración | 20 µ m |
| Aceite hidráulico | Mineral |
| Sistema de agua | |
| Presión de trabajo | MPa |
| Flujo de trabajo | L/min |

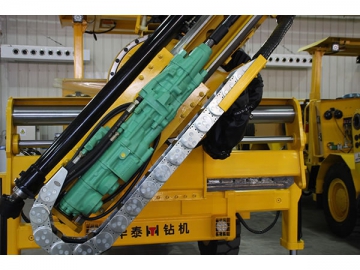

| Perforador de rocas | |
| Perforador de rocas | HC109 |
